VİNÇ POZİSYON BİLGİLİSİ

VİNÇ POZİSYON BİLGİLİSİ

PROBLEM

Bir liman işletmesinde 20 adet vinç'in pozisyonlarının otomatik olarak belirlenip tek bir noktadan kontrol edilmesi isteniyor. Ancak ölçümlerin açık havadayapılıyor olması, sistemin hava şartlarından direkt etkilenmesine yol açmaktadır. Ayrıca sistemin ve ölçüm alanının büyüklüğü deölçümü olumsuzyönde etkilemektedir.

ÇÖZÜM

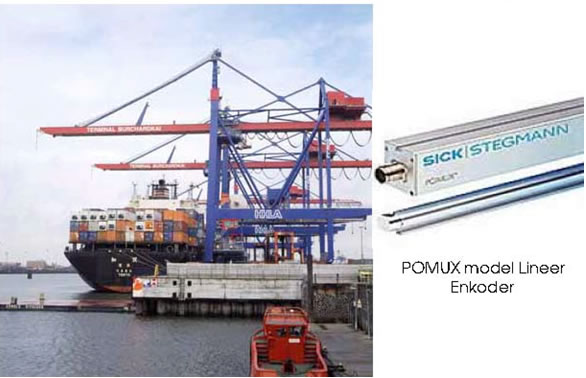

Sistem optik bir fotosel kullanılarak gerçekleştirilebilir. Ancak bu çözüm ortam şartları nedeniyle (sıcaklık,yağmur vb) sağlıklı olmaz. Bu sebeple sistem manyetik esasla çalışan absolute algılama prensibine sahip bir mesafe ölçüm sensörü olan POMUX KH53 ile gerçekleştirilmiştir. Algılama sisteminden dolayı KH53 , yağmur ve kar yağışı gibi ortamın olumsuz koşullarından etkilenmez. Çalıştığı ortam sıcaklığı -20...+85 derece arasındadır. Sistem, sabit olan ve 1700 metreye kadar kurulabilen alüminyum profil ve okumayı gerçekleştiren haraketli sensör kafasından oluşmaktadır. Alüminyum profilin üzerine belli aralıklarla yerleştirilen mıknatıs parçalar, sensör kafası tarafından algılanırken belli bir kodoluştururlar. Bu kod daha sonra mesafe bilgisi olarak sisteme aktarılır. Sistemin absolute esasa göre çalışıyor olması, enerji kesilmelerinde dahi vinçlerin pozisyon bilgilerinin güvenliğini sağlar. Sistemin maksimum çalışma mesafesi 1700 mm'dir. Sistem bu mesafede 0,1mm çözünürlükte ölçüm yapmaktadır.
