PROBLEM

“ Otomotiv sektöründe araba parçalarının metal bölümlerinin üretiminde, rulo halinde metal saç kullanılmaktadır. Rulo akışının devamlı olabilmesi için rulo bittiğinde ; eski rulo , yeni ruloya kaynak yapılmaktadır. Yapılan bu kaynağın üretime girmesi, kalite açısından sorun oluşturmaktadır. Bu sebeple; kaynaktan hemen sonra bir delik açılmakta ve bu deliğin varlığı sistem tarafından kontrol edilmektedir. Deliklerin saçın farklı noktalarında olması algılama açısından büyük bir problem yaratmaktadır. ”

ÇÖZÜM

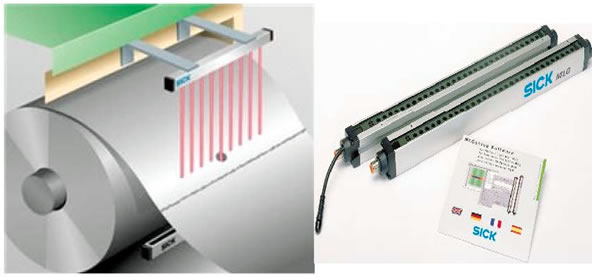

“ Bu uygulamada metal sacın üzerine açılmış olan deliğin algılanması, MLG1 ışık perdesi ile gerçekleştirilmiştir. Programlanabilen bu ışık perdesinin üzerinde 10'ar mm aralıklarla yerleştirilmiş ışık kaynakları bulunmaktadır. Sistem bir alıcı ve bir verici üniteden oluşmaktadır. Algılamanın yapılacağı metal, alıcı ve verici ünite arasından geçerken ışık perdesinin bütün ışınları kesilmektedir. Sacın üzerine açılmış olan delik, alıcı ve verici ünite arasından geçerken ise, en az bir ışık kaynağı bu delikten geçerek karşı tarafa ulaşır ve devreyi tamamlamış olur. Böylelikle deliğin varlığı algılanmış olur. Bu algılama giyotin makasa kesme emri olarak yollanır ve boylelikle kaynaklanmış olan kısım kesilerek sistemden çıkartılmış olur. Bu sistemde deliğin nerede olduğu önemli değildir. Delik nereye delinmiş olursa olsun , saç levha ışık perdelerinin arasından geçerken mutlaka algılanacak ve kesme işlemi başlatılacaktır. ”
