PROBLEM

“ Bir otomotiv fabrikasında, ön camın araba gövdesine montajı otomatik olarak yapılmaktadır. Ancak bu islem sırasında camın ve tabiki camın üzerine konumlandırılan tutucu vantuzların pozisyonunun tam olarak belirlenmesi ve her seferinde aynı yerde olmasının garantilenmesi gerekmektedir. ”

ÇÖZÜM

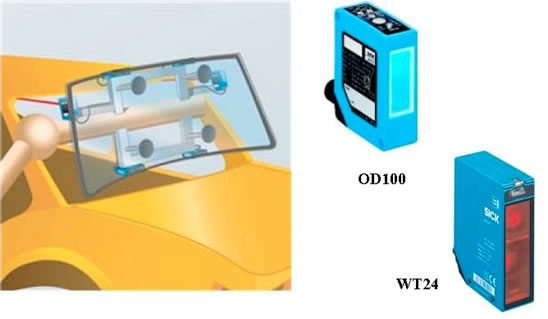

“ Bu zor uygulamanın çözümü 4 adet WT24 serisi cisimden yansımalı fotosel ve 2 adet OD100 serisi mikron hassasiyetinde ölçüm yapan, analog ve dijital çıkışa sahip, yüksek teknolojili fotosel kombinasyonu ile sağlanmaktadır. WT24 serisi fotoseller, camın kenarında bulunan siyah noktaları algılayarak tutucu vantuzların camın üzerinde doğru noktaya konumlanmasını sağlamaktadır. Tutucu kollar 4 adet fotoselden de sinyal aldıktan sonra camı kavrayarak havaya kaldırırlar. Sistemde bulunan OD100 serisi fotoseller ise camın araba gövdesine doğru olarak yapıştırılmasını sağlarlar. Camın heriki ucuna yerleştirilmiş olan fotoseller gövde üzerinde camın oturması için açılmış olan yuvayı takip ederler. Hızlı bir şekilde gövdeye doğru yaklaştırılan ön cam, fotosellerden alınan analog bilgiye göre tam olarak doğru noktaya getirilir. Her iki fotoselden de aynı çıkış alındığı zaman , ön cam gövdeye paralel hale gelmiş olur ve böylece robot kol camı tam yerine yerleştirilebilir. Standart ürünlerle gerçekleştirilen bu uygulama kullanıcıya maliyet avantajı ve tabiki üretim artışı sağlamaktadır. ”
