AĞAÇ İŞLEME SEKTÖRÜ

AĞAÇ İŞLEME SEKTÖRÜ

PROBLEM

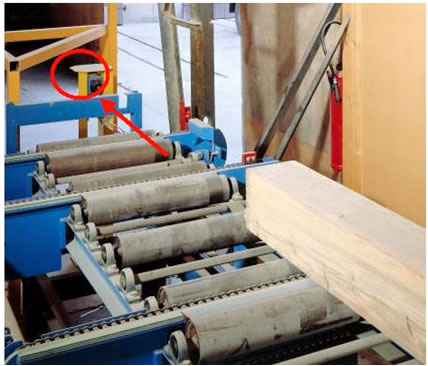

Bir hat boyunca ilerleyen farklı ölçülerdeki ağaç blokların 7 metrenin üzerindeki bir mesafeden algılanması ve tam olarak testerenin önündeki yerlerine gelmelerinin ve istenen boyda kesilmelerinin sağlanması.

ÇÖZÜM

Böyle bir uygulama için DMT10 model bir mesafe ölçüm sensörü kullanılmıştır. Aslında bu mesafe ölçüm fotoseli, cisimden yansımalı prensibe sahip mesafe fotoselleri için çok yüksek bir mesafe olan 155 metreye kadar algılama yapabilmektedir. Açık renkli cisimlerde ulaşabildiği bu mesafe, %6'lık ışık yansıtma karakterine sahip olan siyah bir cisimde bile 40 metreyi bulmaktadır. Infrared bir ışık kaynağından pals'ler halinde çıkan ışık, ağaç bloktan yansır ve mesafe ölçüm fotoseline geri döner. Fotosel, ışığın bu gidiş ve geri gelişinden mm hassasiyetinde ve aynı tekrarlanabilirlikte mesafe bilgisini hesaplar. Hesaplanan bu bilgi RS­422 aracılığıyla değerlendirici üniteye iletilir. Cihazın fonksiyonu olarak bu bilgi istenirse Analog çıkış olarak da alınabilir. Bilindiği gibi cisimden yansımalı fotosellerde ışığın yansıyacağı yüzeyin şekli çok önemlidir. Bu uygulamada da ağacın yüzeyi üzerinde bulunan budak vb. deformasyonlar algılamayı etkileyeceğinden , algılama mesafesi yüksek ve ışık kaynağı kuvvetli bir sensör kullanılmıştır. Böylelikle istenilen uzaklıklarda doğru ve eksiksiz mesafe bilgisi alınmaktadır.
